Kofferraumeinbau in einen Golf III Teil 2/3 by Tobi
 |
 |

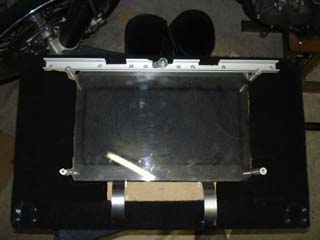

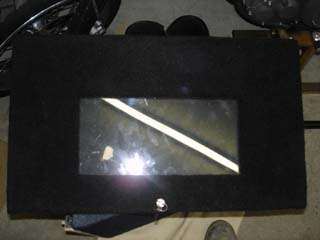

Ich habe zuerst die Bodenklappe beidseitig bezogen, davor hab ich natürlich alles draufgeschraubt da man später nicht mehr dran kommt weil alles durchgeschraubt ist (oben Senkkopf). Die Alu Leiste oben dient nur als verstärkung weil dort nicht mehr viel Material ist. In der Mitte ist das Schloß zu sehen.
 |
 |

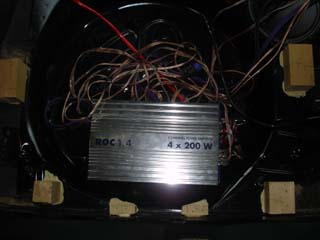

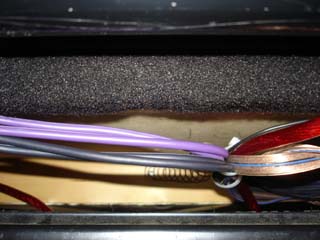

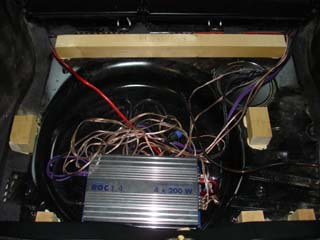

Bevor ich den Boden fertig gemacht habe, musste noch die Kabel verlegt werden. Hinten an den Holzbalken hab ich eine große Feder montiert die den Kabelbaum zum Verstärker beim schließen der Klappe zurückzieht. Somit gibt es keinen Kabelsalat.
 |
Das Bild wurde im Verbauten zustand gemacht. Hinten sieht man die Feder. Das ganze Funktioniert einwandfrei.
 |
 |

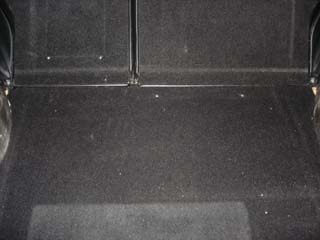

Dann hab ich den Boden bezogen! Davor muss aber unbedingt der Ausschnitt für die Klappe vergrößert werden da der Fils ziemlich aufträgt. Bei mir ca. 0,5cm. Die Bodenklappe ist auf dem Bild nur staubig, der Fils war der selbe.
 |
 |
 |

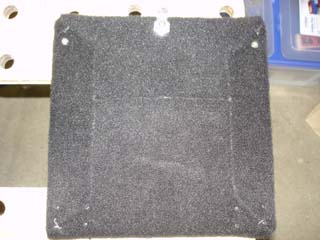

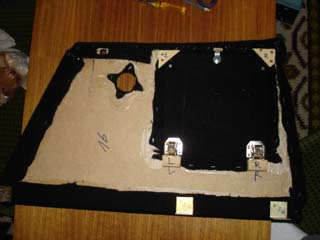

Als nächstes waren die Seitenklappen dran, natürlich beidseitig. Hier kann man gut die Schlösser sehen.
 |
 |

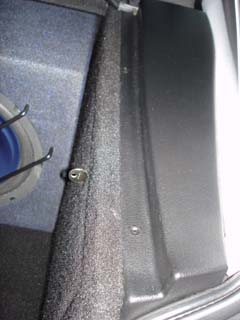

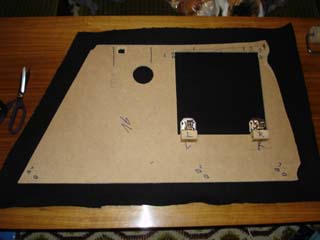

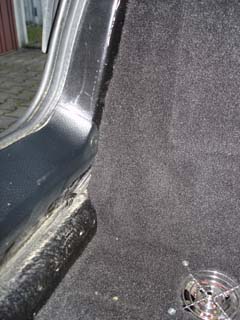

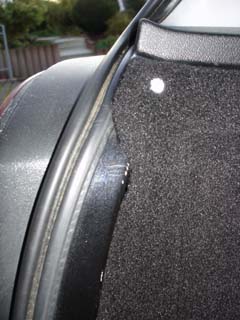

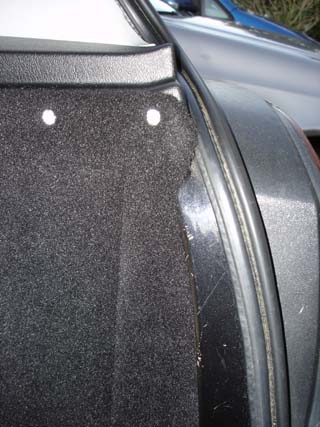

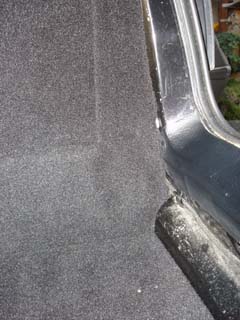

Danach habe ich die Seitenteile bezogen, davor müssen aber erst wieder die Ausschnitte vergrößert werden und die Höhe der Seitenwände damit das ganze nacher perfekt passt.
 |
 |
 |

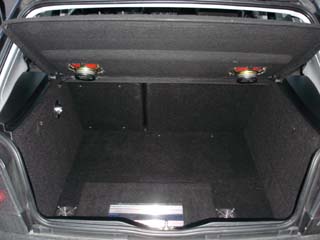

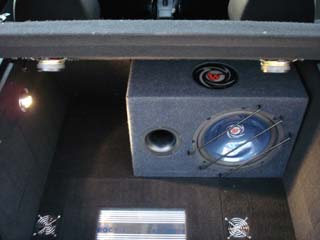

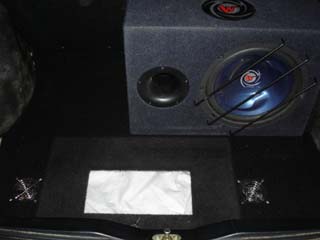

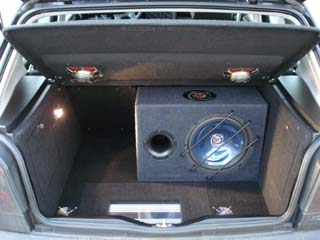

Hier das Endergebnis, ohne Subwoofer habe ich noch sehr viel Platz, wenn die Rückbank umgeklappt wird entsteht eine ebene Ladefläche, die Hutablage kann ausgebaut werden.
 |
 |
 |

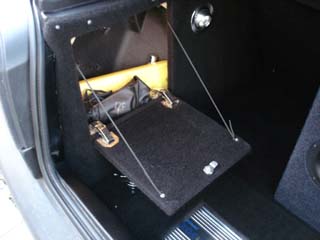

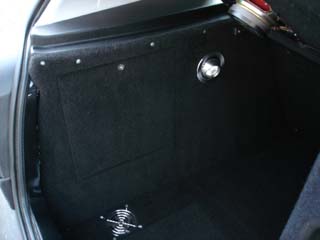

Die Linke Seite, die Fachbeleuchtung (ehmalige Kofferraumleuchte) wir mit einem Kontakt eingeschaltet sobald die Klappe geöffnet wird. In dem linken Seitenteil ist der Verbandskasten, Radmuttern Schlüssel, Warndreieck und die Warnweste untergebracht. Die Schrauben wurden nachträglich schwarz angemalt.
 |
 |
 |

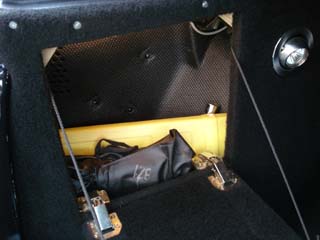

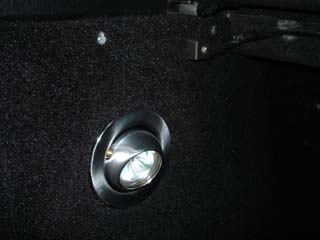

Hier sieht man nochmal die Lampe und rechts drüber der Stecker für die Hutablage.
 |
 |
 |

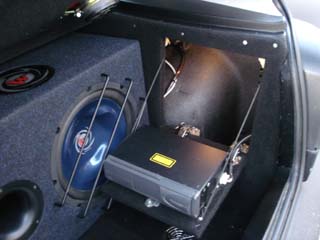

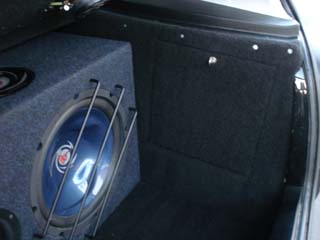

Die Rechte Seite, hier ist das fach natürlich auch beleuchtet und per Kontakt geschaltet, hier habe ich nachträglich eine Standart Kofferraumleuchte oben eingebaut. Dieses Fach wird für CD´s verwendet.
 |
 |
 |
Hinter der linken Klappe befindet sich auch noch ein Schalter mit einer kleinen Schaltung. Mit diesem Schalter kann man die Halogenleuchte aus und auch wieder einschalten. Bei jeder Kofferraumöffnung geht das Licht an, egal ob es vorher ausgeschaltet war oder nicht. Wenn der Kofferraumdeckel geschlossen wird ist natürlich das licht immer aus, auch in den Fächern.
 |
 |

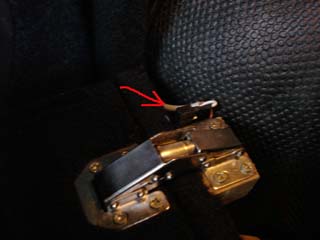

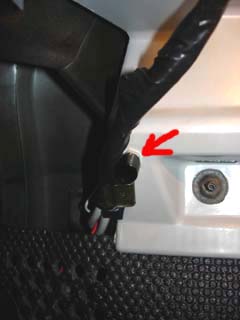

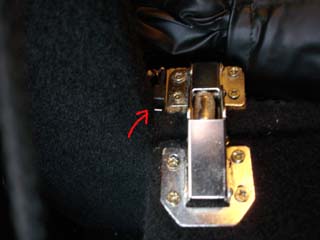

Hier die 2 Kontakte um die Fachbeleuchtung zu schalten.
